Información Básica.
No. de Modelo.
ACL
Núcleo
Transformador de Tipo de Núcleo
Método de enfriamiento
Transformador de Tipo Seco
Winding Tipo
Transformador de Bobina
Certificación
ISO9001-2000, ISO9001, CCC
Uso
Transformador monofásico
Características Frecuencia
Baja Frecuencia
Forma de Core
Anillo
Marca
oem
filtro de la característica del reactor armónico
reactor de filtro eléctrico armónico
tipo de reactor de derivación
tipo seco
función de reactor de derivación
reactor de derivación de protección de condensador de potencia
núcleo de material
rodillo frío hoja de acero de silicio
material
banda de aluminio/cable de cobre
función
protección de salida del inversor
marco
acero al silicio
salida
regulador de velocidad de cc
grado de aislamiento
f.h
caída de presión
2%-1%
adaptador de corriente
0,75~450kw
Paquete de Transporte
palet
Especificación
ce rohs
Marca Comercial
junco
Origen
Zhejiang Yueqing
Código del HS
85362000
Capacidad de Producción
100000pc/mes
Descripción de Producto

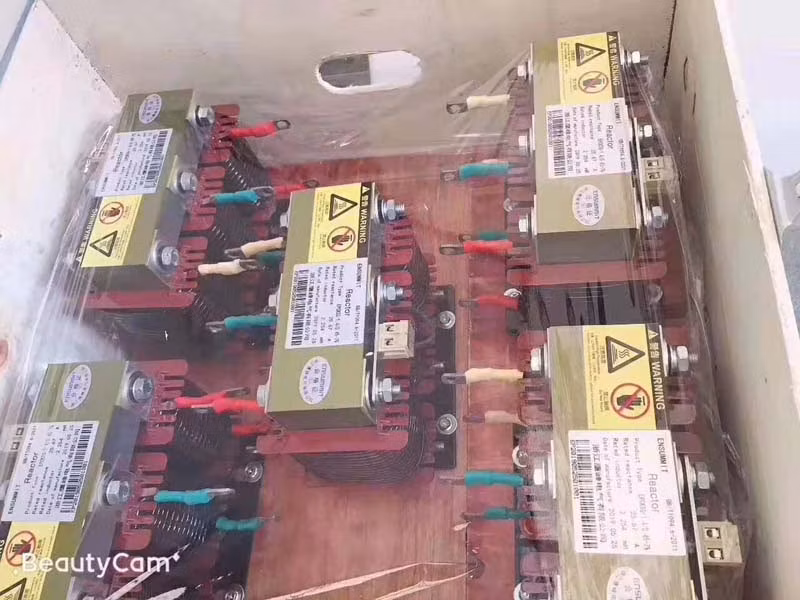

Reactor de entrada de inversor para VFD
Según los diferentes materiales del núcleo, el reactor de salida especial para convertidor de frecuencia puede dividirse en los dos tipos siguientes:
1. Reactor de salida especial para el inversor de núcleo de hierro
Cuando la frecuencia portadora del convertidor de frecuencia es inferior a 3kHz, se utiliza el reactor de salida especial del convertidor de frecuencia de tipo núcleo.
2. Reactor de salida especial de inversor de ferrita
Cuando la frecuencia portadora del convertidor de frecuencia es inferior a 6kHz, se utiliza el reactor de salida especial del convertidor de frecuencia de tipo ferrita.
Efecto
1. Reducir eficazmente la alta salida DV / dt de IGBT y prolongar la vida útil del motor;
2. Restringir la interferencia armónica de la salida del inversor;
3. Compensar la influencia de la capacitancia distribuida de línea larga y extender la distancia de transmisión (la longitud máxima permitida del cable del motor depende principalmente de la frecuencia de conmutación y la tensión de salida del dispositivo de accionamiento);
4. Reducir el ruido del convertidor de frecuencia;
Según los diferentes materiales del núcleo, el reactor de salida especial para convertidor de frecuencia puede dividirse en los dos tipos siguientes:
1. Reactor de salida especial para el inversor de núcleo de hierro
Cuando la frecuencia portadora del convertidor de frecuencia es inferior a 3kHz, se utiliza el reactor de salida especial del convertidor de frecuencia de tipo núcleo.
2. Reactor de salida especial de inversor de ferrita
Cuando la frecuencia portadora del convertidor de frecuencia es inferior a 6kHz, se utiliza el reactor de salida especial del convertidor de frecuencia de tipo ferrita.
Efecto
1. Reducir eficazmente la alta salida DV / dt de IGBT y prolongar la vida útil del motor;
2. Restringir la interferencia armónica de la salida del inversor;
3. Compensar la influencia de la capacitancia distribuida de línea larga y extender la distancia de transmisión (la longitud máxima permitida del cable del motor depende principalmente de la frecuencia de conmutación y la tensión de salida del dispositivo de accionamiento);
4. Reducir el ruido del convertidor de frecuencia;
| Tipo de actor | NO | Potencia (KW) | Corriente nominal | Inductancia | Caída de tensión | Clase de aislamiento | Peso (Kg) | Dimensión (±0,5mm) | |||||
| D | D1 | D2 | W2 | H | A×B. | ||||||||
| OCL-0005 | R | 1,5 | 5A | 1,4mH | 1% | F,H | 2,48 | 110 | 91 | 105 | 84 | 130 | 6×11 |
| OCL-0007 | 2,2 | 7A | 1,0mH | 1% | F,H | 2,54 | 110 | 91 | 105 | 84 | 130 | 6×11 | |
| OCL-0010 | 3,7 | 10A | 0,7mH | 1% | F,H | 2,67 | 110 | 91 | 105 | 84 | 130 | 6×11 | |
| OCL-0015 | 5,5 | 15A | 0,47mH | 1% | F,H | 3,45 | 155 | 95 | 148 | 76 | 130 | 6×15 | |
| OCL-0020 | 7,5 | 20A | 0,35mH | 1% | F,H | 3,25 | 155 | 95 | 148 | 76 | 150 | 6×15 | |
| OCL-0030 | B | 11 | 30A | 0,23mH | 1% | F,H | 155 | 95 | 148 | 96 | 130 | 6×15 | |
| OCL-0040 | 15 | 40A | 0,18mH | 1% | F,H | 155 | 95 | 148 | 96 | 130 | 6×15 | ||
| OCL-0050 | 18,5 | 50A | 0,14mH | 1% | F,H | 155 | 95 | 148 | 96 | 130 | 6×15 | ||
| OCL-0060 | 22 | 60A | 0,12mH | 1% | F,H | 6,5 | 195 | 120 | 188 | 92 | 165 | 8,5×20 | |
| OCL-0080 | 30 | 80A | 0,087mH | 1% | F,H | 6,5 | 195 | 120 | 188 | 92 | 165 | 8,5×20 | |
| OCL-0090 | 37 | 90A | 0,78mH | 1% | F,H | 6,5 | 195 | 120 | 188 | 92 | 165 | 8,5×20 | |
| OCL-0120 | 45 | 120A | 0,58mH | 1% | F,H | 9,6 | 195 | 120 | 188 | 112 | 165 | 8,5×20 | |
| OCL-0150 | C | 55 | 150A | 0,047mH | 1% | F,H | 15 | 250 | 182 | 81 | 113 | 230 | 11×18 |
| OCL-0200 | 75 | 200A | 0,035mH | 1% | F,H | 17,3 | 250 | 182 | 81 | 123 | 230 | 11×18 | |
| OCL-0250 | 110 | 250A | 0,028mH | 1% | F,H | 17,8 | 250 | 182 | 81 | 123 | 230 | 11×18 | |
| OCL-0290 | 132 | 290A | 0,024mH | 1% | F,H | 24,7 | 290 | 214 | 95 | 127 | 250 | 11×18 | |
| OCL-0330 | 160 | 330A | 0,021mH | 1% | F,H | 26 | 290 | 214 | 95 | 132 | 250 | 11×18 | |
| OCL-0390 | 185 | 390A | 0,018mH | 1% | F,H | 26,5 | 290 | 214 | 95 | 132 | 250 | 11×18 | |
| OCL-0490 | 220 | 490A | 0,014mH | 1% | F,H | 36,6 | 320 | 243 | 106 | 143 | 320 | 12×20 | |
| OCL-0530 | 250 | 530A | 0,013mH | 1% | F,H | 36,6 | 320 | 243 | 106 | 143 | 320 | 12*20 | |
| OCL-0600 | 280 | 600A | 0,012mH | 1% | F,H | 43,5 | 320 | 243 | 106 | 158 | 320 | 12×20 | |
| OCL-0660 | 300 | 660A | 0,011mH | 1% | F,H | 44 | 320 | 243 | 106 | 158 | 320 | 12×20 | |
| OCL-0800 | D | 380 | 800A | 0,0087mH | 1% | F,H | 60,8 | 385 | 260 | 123 | 198 | 395 | 12×20 |
| OCL-1000 | 450 | 1000A | 0,007mH | 1% | F,H | 61,5 | 385 | 260 | 123 | 198 | 395 | 12×20 | |
| OCL-1200 | 550 | 1200A | 0,0058mH | 1% | F,H | 89 | 395 | 275 | 130 | 198 | 435 | 12×20 | |
| OCL-1600 | 630 | 1600A | 0,0043mH | 1% | F,H | 92 | 395 | 275 | 130 | 198 | 435 | 12×20 | |
